鉄鋼製管継手｜管継手（固定式管継手）に関する用語

蒸気、水、ガス、空気などの流体を通す鉄鋼製の配管に用いられる鉄鋼製管継手のうち、固定式管継手に分類される”管継手（配管継手）”に関する用語の説明をしています。

固定式管継手は、エルボ・ベンド・T・Y・ユニオン・カップリング・ニップル・スタブエンドなどの”管継手”と、板フランジ・ハブフランジ・ネックフランジ・遊合形フランジ（ルーズフランジ）などの管フランジ（配管フランジ）に分類されます。

ここでは、固定式管継手のうちの”管継手”に分類されるものの種類や用語の説明をしています。

配管継手-固定式管継手

■ 配管継手（固定式管継手）｜ユニオン、エルボ、スタブエンド、ソケットなど

管（パイプ）のフィッティングとして、配管材料として一般によく使用される、レジューサ・クロス・ソケット・ユニオン・スタブエンド・エルボ・マイタベンドなどの管継手（固定式）に関する用語の説明を以下に示します。

エルボ: 対応英語（参考）：elbow
互いにある角度をなす二つの管の接続に用い、曲率半径が比較的小さい管継手。

エルボ
ベンド: 対応英語（参考）：bend
互いにある角度をなす二つの管の接続に用い、曲率半径が比較的大きい管継手。
備考：
返しベンド｛JIS B 2301（ねじ込み式可鍛鋳鉄製管継手）参照｝は、曲率半径が著しく小さい。

ベンド

返しベンド（リターンベンド）
T（ティー）: 対応英語（参考）：tee
三つの管をT字状に接続するために用いるT形の管継手。
備考：チーズともいう。

T（ティー／チーズ）
Y: 対応英語（参考）：lateral
三つの管をY字状に接続するために用いるY形の管継手。

Y（わい）

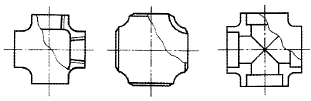

クロス: 対応英語（参考）：cross
四つの管を十字状に接続するために用いる十字形の管継手。

クロス
レジューサ: 対応英語（参考）：reducer
直径が異なる二つの管を、同一直線上又は平行にずらして接続するために用いる主として突合せ溶接式の管継手。
備考：比較的大きな管継手では、片落ち管ともいう。

レジューサ
ソケット: 対応英語（参考）：socket
二つの管を直線状に接続するために用いる主としてねじ込み式の管継手。
備考：JIS B 2303（ねじ込み式排水管継手）では、径違いのものをインクリーザという。

ソケット
カップリング: 対応英語（参考）：coupling
二つの管を直線状に接続するために用いる主としてソケット溶接式の管継手。

カップリング
キャップ: 対応英語（参考）：cap
管の末端を閉鎖するために用いる帽子状の管継手。

キャップ
プラグ: 対応英語（参考）：plug
管の末端及び管穴を閉鎖するために用いる栓状の管継手。

プラグ
ユニオン: 対応英語（参考）：union
ユニオン式の組立管継手。
ユニオン式とは、部品をユニオンナット及びユニオンねじで挟んで接続する接合方式のこと。

ユニオン

ユニオン式
組フランジ: 対応英語（参考）：flange union
管フランジ2個一組のフランジ式の管継手。
フランジ式とは、管フランジをボルト及びナットで接続する接合方式。

組フランジ
ブッシング: 対応英語（参考）：bushing
内・外面に、径が異なるめねじ及びおねじが切ってある管継手。

ブッシング
（管用）止めナット: 対応英語（参考）：lock nut
ねじ込み式管継手の緩み止めに用いるナット状の管継手。
ねじ込み式とは、管用ねじで接続する接合方式。

（管用）止めナット

ねじ込み式
ニップル: 対応英語（参考）：nipple
直線軸の両端におねじが切ってある管継手。

ニップル
ハーフカップリング: 対応英語（参考）：half coupling
一端を機器、管の側面などに溶接し、他端を管にねじ込み又は差込み溶接で接続する管継手。

ハーフカップリング
タッカ: 対応英語（参考）：tacker
主として排水配管の補修に用いる管継手。
備考：一方の端部を鉛などでシールする。

タッカ
Uトラップ: 対応英語（参考）：U trap
排水配管に用いられるもので、U字部に水をため、下水道からの気流を遮断する管継手。

Uトラップ
スタブエンド: 対応英語（参考）：stub end
端部につばをもち、遊合形フランジ（ルーズフランジ又はラップジョイントともいう。）と組み合わせて用いる管継手。

スタブエンド

遊合形フランジ（ルーズフランジ又はラップジョイント）

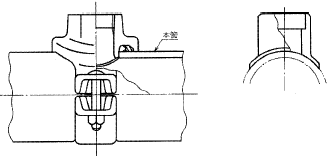

アウトレット: 対応英語（参考）：outlet
本管に引出し穴をあけ、枝管を接続する管継手。

アウトレット
マイタベンド: 対応英語（参考）：miter bends
互いにある角度をなす二つの管の接続に用い、管を斜めに継いで作られる管継手。
備考：曲管又は曲り管ともいう。

マイタベンド（曲管又は曲り管）
