配管材料

配管材料｜配管部品の種類やその解説など

配管を構成する材料（部品）には、パイプ（管）をはじめ、エルボやレジューサーなどのフィッティング（管継手）のほか、さまざまな部品があります。

配管分野において”配管材料”といえば、以下のような部品を指すことが一般的です。

• パイプ（鋼管や塩ビ管などの非金属パイプなど）
• フィッティング（エルボ、レデューサー、ティーなど）
• フランジ（鋼製管フランジや非金属製の塩ビ管フランジなど）
• ボルト・ナット
• ガスケット・パッキン・Oリング・座金（ワッシャ）など

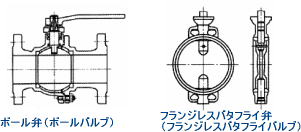

• バルブ・弁
• トラップ（スチームトラップ）
• ストレーナ
• エキスパンションジョイント（伸縮継手）
• フレキシブルチューブ（フレキシブルホース）
• ラプチャーディスク（破裂板）
• その他、弁類など

例えば、フィッティング一つをとっても以下のように用途や使用方法により多くの種類があります。

• エルボ：Elbow（90°エルボ、45°エルボ、ショートエルボ、ロングエルボなど）
• ベンド：Bend
• レジューサー：Reducer
• ティー：Tee（T、ティーズ、チーズなどともいう）
• Y
• クロス：Cross
• ソケット：Socket
• カップリング：Coupling
• キャップ：Cap
• プラグ：Plug
• ユニオン：Union
• 組フランジ：Flange Union
• ブッシング：Bushing
• 止めナット：Lock Nut
• ニップル：Nipple
• ハーフカップリング：Half Coupling
• タッカ：Tacker
• Uトラップ：U Trap
• スタブエンド：Stub End
• アウトレット：Outlet
• マイタベンド：Miter Bends
• 可動式フィッティング（回転管継手、スイベル管継手など）

また、管フランジについては主に以下のようなフランジの種類があります。

• 板フランジ
• ハブフランジ
• ネックフランジ
• 閉止フランジ（ブラインドフランジ）
• 眼鏡フランジ（めがねフランジ）
• 一体フランジ
• 遊合形フランジ（ラップジョイント、ルーズフランジともいう）
• Oリング形フランジ
• デルタリング形フランジ
• レンズリング形フランジ

さらにフランジの場合は、パイプとの接続方法や、フランジフェイス面（フランジ座面又はシール面ともいう）の違いによっても様ざまな種類があります。

パイプとの接続方法・取付方法による分類

差込み溶接形（スリップオン）、ソケット溶接形（ソケットウェルド）、突合せ溶接形（ウェルドネック）、ネジ込み形（スレーデッド）、遊合形（ラップジョイント／ルーズフランジ）。

フランジフェイス面（フランジ座面）による分類

全面座、平面座、はめ込み形座、みぞ形座、ラップジョイント、リング式ラップジョイント、リングジョイントなど。

配管設計及び配管図面の作成などにあたっては、これらの配管材料（配管部品）の種類や形状・寸法、使用方法などを良く知っておくことが非常に重要になります。

上記のような配管部品は、多くの場合、以下の規格などに規定されています。

JIS

Japanese Industrial Standard：日本工業規格

JPI

Japan Petroleum Institute：社団法人石油学会

ANSI

American National Standards Institute：アメリカ規格協会

API

American Petroleum Institute：アメリカ石油協会

ASTM

American Society for Testing and Materials：米国材料試験協会

ここでは、上記に一例を挙げたような配管材料、配管部品の種類や規格、用途・寸法（サイズ）、使用方法などについて解説しています。

■ 鉄鋼製管継手の基本、接合方式など

管継ぎ手、ユニオン式、ねじ込み式、突合せ溶接式、差込み溶接式、スリップオン溶接式、ソケット溶接式、フレア式、管フランジなど、鉄鋼製の配管に用いる配管継ぎ手の基本事項や接合方式に関する用語・定義。

• 配管継手の基本・接合方式｜鉄鋼製管継手

■ 固定式配管継手について

ユニオン、スタブエンド、エルボ、ベンド、T（ティー／チーズ）、Y、レジューサ、ソケット、カップリング、キャップ、プラグ、ニップルなど、鉄鋼製の配管に用いる固定式の配管継ぎ手に関する用語・定義。

• 配管継手-固定式管継手

■ 固定式の配管継手である管フランジについて

ルーズフランジ（ラップジョイント）、板フランジ、ハブフランジ、ネックフランジ、全面座・平面座・溝形・リングジョイント座の種類など、鉄鋼製の配管に固定式管継手として用いる配管フランジに関する用語・定義。

• 配管フランジ-固定式管継手

■ 可動式の配管継手について

フレキシブルメタルホース（フレキ）、スイベル管継手、ボール管継手、メカニカル形管継手、ハウジング形管継手など、鉄鋼製の配管に用いる可動式の配管継ぎ手に関する用語・定義。

• 可動式管継手-フレキシブルメタルホース等

■ ベローズ形配管継手（ベローズ形伸縮継手）について

ジンバル式・ヒンジ式・ユニバーサル式・スイング式・圧力バランス式等の各種ベローズ形伸縮管継手、リミットロッド、タイロッドなど、鉄鋼製の配管に用いる可動式管継ぎ手の一種であるベローズ形の配管継手に関する用語・定義。

• ベローズ形伸縮管継手
