ネジのJIS規格｜配管及び配管部品などに使用される各種のねじ

ここでは、配管に関連する規格のうち、配管のねじ（ネジ）に関するJIS規格を英文（英語名）とともにリストアップしています。

配管及び配管部品などに使用される、管用平行ねじ・管用テーパねじ・一般用メートルねじ・管用テーパねじゲージ・管用平行ねじゲージ等、各種のネジを規定しているJISがあります。

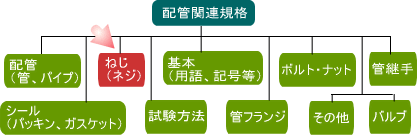

■ ねじ（ネジ）の規格｜管用平行ねじ、管用テーパねじ、一般用メートルねじ等

以下に配管及び配管部品などに使用される”ねじ（ネジ）”に関連する規格とその概要をリストアップします。

JIS B 0202 管用平行ねじ

英文（英語名）：
Parallel pipe threads
概要：
管用平行ネジについて。
管（パイプ）、管用部品、流体機器などの接合において、機械的結合を主目的とするネジに適用される。
ねじの種類・等級（A級・B級）、形状・寸法及び寸法許容差（基準山形、基準寸法及び寸法許容差、ネジ山の形状）、ネジの表し方など。
引用規格として、JIS B 0101（ねじ用語）、JIS B 0203（管用テーパねじ）、JIS B 0254（管用平行ねじゲージ）がある。

JIS B 0203 管用テーパねじ

英文（英語名）：
Taper pipe threads
概要：
管用テーパネジについて。
管、管用部品、流体機器などの接合において、ねじ部の耐密性を主目的とするネジに適用される。
油井管その他、特定のもののネジには適用されない。
用語の定義、管用テーパネジの種類（管用テーパおねじ、管用テーパめねじ及び管用平行めねじ）、形状・寸法及び寸法許容差（基準山形、基準寸法及び寸法許容差、オネジ・メネジの長さ、ぬすみのある場合のメネジの長さ）、管用テーパねじの表し方など。
引用規格として、JIS B 0101（ねじ用語）、JIS B 0202（管用平行ねじ）、JIS B 0253（管用テーパねじゲージ）がある。

JIS B 0205-1 一般用メートルねじ−第1部：基準山形

英文（英語名）：
ISO general purpose metric screw threads−Part1 : Basic profile
概要：
一般用メートルねじ（M）に対する基準山形について。
基準山形の定義、寸法など。

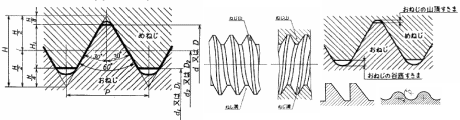

基準山形（basic profile）とは、軸線を含む断面において、めねじとおねじとが共有する理論上の寸法と角度とで定義されるねじの理論上の形状のこと。
引用規格として、JIS B 0101（ねじ用語）、JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）がある。
また、この規格の対応国際規格は、以下の規格となる。
ISO 68-1：1998 ISO general purpose screw threads - Basic Profile - Part1：Metric screw threads

JIS B 0205-2 一般用メートルねじ−第2部：全体系

英文（英語名）：
ISO general purpose metric screw threads−Part2 : General plan
概要：
JIS B 0205-1（一般用メートルねじ−第1部：基準山形）に規定する基準山形をもつ、一般用メートルねじ（M）の呼び径及びピッチの選択について。
呼び径及びピッチの選択は、呼び径については、1欄から3欄までの選択肢があり、ピッチについては、並目と細目の選択しがあるが、呼び径については、1欄の呼び径を最優先に選ぶ。
引用規格としては以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0205-1（一般用メートルねじ−第1部：基準山形）
・JIS B 0205-4（一般用メートルねじ−第4部：基準寸法 ）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
また、この規格の対応国際規格は、以下の規格となる。
ISO 261：1998 ISO general purpose metric screw threads - General Plan

JIS B 0205-3 一般用メートルねじ−第3部：ねじ部品用に選択したサイズ

英文（英語名）：
ISO general purpose metric screw threads−Part3 : Selected sizes for screws, bolts and nuts
概要：
JIS B 0205-1（一般用メートルねじ−第1部：基準山形）に規定する基準山形をもつ一般用メートルねじ（M）の呼び径1mmから64mmまでの範囲で、ねじ部品用として選択したサイズについて。
選択したこれらのサイズは、一般の工業用として推奨されている。これらのネジは、JIS B 0205-2（一般用メートルねじ−第2部：全体系）の中から選択されており、ネジの呼び方は、JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）を参照している。
選択したサイズは、呼び径については第一選択と第二選択、ピッチについては並目と細目がある。
引用規格としては以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0205-1（一般用メートルねじ−第1部：基準山形）
・JIS B 0205-2（一般用メートルねじ−第2部：全体系）
・JIS B 0209-1（一般用メートルねじ−公差−第１部：原則及び基礎データ）
また、この規格の対応国際規格は、以下の規格となる。
ISO 262：1998 ISO general purpose metric screw threads - Selected sizes for screws,bolts and nuts

JIS B 0205-4 一般用メートルねじ−第4部：基準寸法

英文（英語名）：
ISO general purpose metric screw threads−Part4 : Basic dimensions
概要：
JIS B 0205-2（一般用メートルねじ−第2部：全体系）による一般用メートルねじの基準寸法について。
この基準寸法は、JIS B 0205-1（一般用メートルねじ−第1部：基準山形）に規定する基準山形の寸法である。
定義、記号、基準寸法など。
引用規格としては以下の規格がある。
・JIS B 0101（ねじ用語）
・JIS B 0205-1（一般用メートルねじ−第1部：基準山形）
・JIS B 0205-2（一般用メートルねじ−第2部：全体系）
また、この規格の対応国際規格は、以下の規格となる。
ISO 724：1993 ISO general-purpose metric screw threads - Basic dimensions

JIS B 0253 管用テーパねじゲージ

英文（英語名）：
Gauges for Taper Pipe Threads
概要：
JIS B 0203（管用テーパねじ）に規定する管用テーパおねじ（R）、管用テーパめねじ（Rc）及び管用平行めねじ（Rp）の寸法検査に用いる管用テーパねじゲージ（点検プラグといい、ネジ用ゲージと点検プラグを総称してゲージという）及びその点検に用いるゲージについて。
ネジ用ゲージの種類（テーパねじリングゲージ、テーパねじプラグゲージ）・形状・寸法及・寸法許容差及び公差、点検プラグの記号・形状・寸法・許容差・公差、材料・硬さ及び表面粗さ、ゲージの検査方法、測定の温度条件、合否判定、製品の呼び方など。
テーパねじリングゲージは、テーパおねじの基準径から管端までの範囲のねじの互換性を総合的に検査するもので、ゲージの切欠きに対するテーパおねじ管端の軸方向のずれによって判定するもの。
テーパねじプラグゲージは、テーパめねじ又は平行めねじの管端から、テーパおねじの基準の長さに相当する長さの範囲内で、ねじの互換性を総合的に検査するもので、ゲージの切欠きに対するテーパめねじ又は平行めねじの管端の軸方向のずれによって判定する。
引用規格としては以下の規格がある。
・JIS B 0203（管用テーパねじ）
・JIS B 0262（テーパねじゲージの検査方法）
・JIS G 4404（合金工具鋼鋼材）
また、この規格の対応国際規格は、以下の規格となる。
ISO 7/2 Pipe threads where pressure-tight joints are made on the threads - Part2：Verification by means of limit gauges

JIS B 0254 管用平行ねじゲージ

英文（英語名）：
Screw Thread Limit Gauges for Parallel Pipe Threads
概要：
JIS B 0202（管用平行ねじ）に規定する管用平行ねじ（G）の寸法検査に用いる限界ゲージ（ねじ用限界ゲージという）及びその点検に用いるゲージ（点検用ゲージといい、ネジ用限界ゲージと点検用ゲージを総称してゲージという）について。
ネジ用限界ゲージの種類（通りねじリングゲージ、止りねじプラグゲージ、通りねじプラグゲージ、止りねじプラグゲージ）・形状・寸法及・寸法許容差及び公差、点検用ゲージの種類（通りねじリングゲージ用通り点検プラグ、通りねじリングゲージ用止り点検プラグ、通りねじリングゲージ用摩耗点検プラグ、止りねじリングゲージ用通り点検プラグ、止りねじリングゲージ用止り点検プラグ、止りねじリングゲージ用摩耗点検プラグ）、記号・形状・寸法・許容差・公差、ネジとネジ用限界ゲージ・点検用ゲージの公差相互の位置関係、ゲージのねじ山形、材料・硬さ及び表面粗さ、検査方法、測定の温度条件、合否判定、呼び方、表示など。
引用規格としては以下の規格がある。
・JIS B 0202（管用平行ねじ）
・JIS B 0253（管用テーパねじゲージ）
・JIS B 0261（平行ねじゲージ−測定方法）
・JIS G 4404（合金工具鋼鋼材）
また、この規格の対応国際規格は、以下の規格となる。
ISO 228/2 Pipe threads where pressure-tight joints are not made on the threads - Part2：Verification by means of limit gauges

※上記のJISは、JISハンドブック『配管』における配管関連規格のうち、”ねじ”に分類されるJIS規格です。

■ その他のねじ（ネジ）に関連するJIS規格

上記の配管及び配管部品などに使用される”ねじ（ネジ）”規格以外で、ねじに関連するJISとしては、上述のほかに以下のJISなどがあります。

■ ねじの用語・表し方・製図

• JIS B 0002-1 製図−ねじ及びねじ部品―第１部：通則
• JIS B 0002-2 製図―ねじ及びねじ部品―第２部：ねじインサート
• JIS B 0002-3 製図―ねじ及びねじ部品―第３部：簡略図示方法
• JIS B 0101 ねじ用語
• JIS B 0123 ねじの表し方
• JIS B 0143 ねじ部品各部の寸法の呼び及び記号
• JIS B 0147 ブラインドリベット−用語及び定義
• JIS B 0176-1 ねじ加工工具用語−第１部：タップ
• JIS B 0176-2 ねじ加工工具用語−第２部：ねじ切りダイス
• JIS B 0176-3 ねじ加工工具用語−第３部：チェーザ
• JIS B 0176-4 ねじ加工工具用語−第４部：ねじ転造ダイス

■ ねじ基本

• JIS B 0201 ミニチュアねじ
• JIS B 0202 管用平行ねじ
• JIS B 0203 管用テーパねじ
• JIS B 0205-1 一般用メートルねじ−第１部：基準山形
• JIS B 0205-2 一般用メートルねじ−第２部：全体系
• JIS B 0205-3 一般用メートルねじ−第３部：ねじ部品用に選択したサイズ
• JIS B 0205-4 一般用メートルねじ−第４部：基準寸法
• JIS B 0206 ユニファイ並目ねじ
• JIS B 0208 ユニファイ細目ねじ
• JIS B 0209-1 一般用メートルねじ−公差−第１部：原則及び基礎データ
• JIS B 0209-2 一般用メートルねじ−公差−第２部：一般用おねじ及びめねじの許容限界寸法−中（はめあい区分）
• JIS B 0209-3 一般用メートルねじ−公差−第３部：構造体用ねじの寸法許容差
• JIS B 0209-4 一般用メートルねじ−公差−第４部：めっき後に公差位置H又はGにねじ立てをしためねじと組み合わせる溶融亜鉛めっき付きおねじの許容限界寸法
• JIS B 0209-5 一般用メートルねじ−公差−第５部：めっき前に公差位置hの最大寸法をもつ溶融亜鉛めっき付きおねじと組み合わせるめねじの許容限界寸法
• JIS B 0210 ユニファイ並目ねじの許容限界寸法及び公差
• JIS B 0212 ユニファイ細目ねじの許容限界寸法及び公差
• JIS B 0216 メートル台形ねじ
• JIS B 0217 メートル台形ねじ公差方式
• JIS B 0218 メートル台形ねじの許容限界寸法及び公差
• JIS C 8305 鋼製電線管

■ ねじ用限界ゲージ

• JIS B 0251 メートルねじ用限界ゲージ
• JIS B 0253 管用テーパねじゲージ
• JIS B 0254 管用平行ねじゲージ
• JIS B 0255 ユニファイねじ用限界ゲージ
• JIS B 0261 平行ねじゲージ−測定方法
• JIS B 0262 テーパねじゲージの検査方法
• JIS B 0271 ねじ測定用三針及びねじ測定用四針
• JIS B 3102 ねじ用限界ゲージの形状及び寸法

■ ねじ部品共通規格

• JIS B 1001 ボルト穴径及びざぐり径
• JIS B 1002 二面幅の寸法
• JIS B 1003 締結用部品−メートルねじをもつおねじ部品のねじ先
• JIS B 1004 ねじ下穴径
• JIS B 1005 メートルねじをもつ一般用おねじ部品の首下丸み
• JIS B 1006 おねじ部品の不完全ねじ部長さ及びねじの逃げ溝
• JIS B 1007 タッピンねじのねじ部
• JIS B 1008 ボルトの割りピン穴及び針金穴
• JIS B 1009 おねじ部品−呼び長さ及びボルトのねじ部長さ
• JIS B 1010 締結用部品の呼び方
• JIS B 1012 ねじ用十字穴
• JIS B 1013 皿頭ねじ−頭部の形状及びゲージによる検査
• JIS B 1014 皿頭ねじ−第２部　十字穴のゲージ沈み深さ
• JIS B 1015 おねじ部品用ヘクサロビュラ穴
• JIS B 1016 六角穴のゲージ検査
• JIS B 1021 締結用部品の公差−第１部：ボルト，ねじ，植込みボルト及びナット−部品等級Ａ，Ｂ及びＣ
• JIS B 1022 締結用部品の公差−第3部：ボルト，ねじ及びナット用の平座金−部品等級A及びC
• JIS B 1041 締結用部品―表面欠陥　第１部　一般要求のボルト，ねじ及び植込みボルト
• JIS B 1042 締結用部品―表面欠陥　第２部：ナット
• JIS B 1043 締結用部品―表面欠陥　第３部　特殊要求のボルト，ねじ及び植込みボルト
• JIS B 1044 締結用部品−電気めっき
• JIS B 1045 締結用部品−水素ぜい化検出のための予荷重試験−平行座面による方法
• JIS B 1046 締結用部品−非電解処理による亜鉛フレーク皮膜
• JIS B 1047 耐食ステンレス鋼製締結用部品の不動態化
• JIS B 1048 締結用部品−溶融亜鉛めっき
• JIS B 1051 炭素鋼及び合金鋼製締結用部品の機械的性質−第1部：ボルト，ねじ及び植込みボルト
• JIS B 1052 鋼製ナットの機械的性質
• JIS B 1053 炭素鋼及び合金鋼製締結用部品の機械的性質−第5部：引張力を受けない止めねじ及び類似のねじ部品
• JIS B 1054-1 耐食ステンレス鋼製締結用部品の機械的性質−第1部　ボルト，ねじ及び植込みボルト
• JIS B 1054-2 耐食ステンレス鋼製締結用部品の機械的性質−第2部：ナット
• JIS B 1054-3 耐食ステンレス鋼製締結用部品の機械的性質−第3部：引張力を受けない止めねじ及び類似のねじ部品
• JIS B 1054-4 耐食ステンレス鋼製締結用部品の機械的性質―第４部：タッピンねじ
• JIS B 1055 タッピンねじ−機械的性質
• JIS B 1056 プリベリングトルク形鋼製六角ナット−機械的性質及び性能
• JIS B 1057 非鉄金属製ねじ部品の機械的性質
• JIS B 1058 締結用部品の機械的性質　第7部　呼び径1〜10mmのボルト及びねじのねじり強さ試験及び最小破壊トルク
• JIS B 1059 タッピンねじのねじ山をもつドリルねじ−機械的性質及び性能
• JIS B 1060 浸炭焼入焼戻しを施したメートル系スレッドローリングねじの機械的性質及び性能
• JIS B 1071 ねじ部品の精度測定方法
• JIS B 1081 ねじ部品−引張疲労試験−試験方法及び結果の評価
• JIS B 1082 ねじの有効断面積及び座面の負荷面積
• JIS B 1083 ねじの締付け通則
• JIS B 1084 締結用部品−締付け試験方法
• JIS B 1085 ナットの円すい形保証荷重試験
• JIS B 1086 ナットの拡張試験
• JIS B 1087 ブラインドリベット−機械的試験
• JIS B 1091 締結用部品−受入検査
• JIS B 1092 締結用部品−品質保証システム
• JIS B 1099 締結用部品−ボルト，ねじ，植込みボルト及びナットに対する一般要求事項

■ 小ねじ・止めねじ・タッピンねじ（一般用のねじ部品）

• JIS B 1101 すりわり付き小ねじ
• JIS B 1107 ヘクサロビュラ穴付き小ねじ
• JIS B 1111 十字穴付き小ねじ
• JIS B 1116 精密機器用すりわり付き小ねじ
• JIS B 1119 眼鏡枠用小ねじ及びナット
• JIS B 1188 座金組込み十字穴付き小ねじ
• JIS B 1117 すりわり付き止めねじ
• JIS B 1118 四角止めねじ
• JIS B 1177 六角穴付き止めねじ
• JIS B 1115 すりわり付きタッピンねじ
• JIS B 1122 十字穴付きタッピンねじ
• JIS B 1123 六角タッピンねじ
• JIS B 1124 タッピンねじのねじ山をもつドリルねじ
• JIS B 1125 ドリリングタッピンねじ
• JIS B 1126 つば付き六角タッピンねじ
• JIS B 1127 フランジ付き六角タッピンねじ
• JIS B 1128 ヘクサロビュラ穴付きタッピンねじ
• JIS B 1129 平座金組込みタッピンねじ
• JIS B 1130 平座金組込みねじ―座金の硬さ区分２００ＨＶ及び３００ＨＶ

■ 木ねじ（一般用のねじ部品）

• JIS B 1112 十字穴付き木ねじ
• JIS B 1135 すりわり付き木ねじ

■ ボルト（一般用のねじ部品）

• JIS B 1136 ヘクサロビュラ穴付きボルト
• JIS B 1166 T溝ボルト
• JIS B 1168 アイボルト
• JIS B 1171 角根丸頭ボルト
• JIS B 1173 植込みボルト
• JIS B 1174 六角穴付きボタンボルト
• JIS B 1175 六角穴付きショルダボルト
• JIS B 1176 六角穴付きボルト
• JIS B 1177 六角穴付き止めねじ
• JIS B 1178 基礎ボルト
• JIS B 1179 皿ボルト
• JIS B 1180 六角ボルト
• JIS B 1182 四角ボルト
• JIS B 1184 ちょうボルト
• JIS B 1187 座金組込み六角ボルト
• JIS B 1189 フランジ付き六角ボルト
• JIS B 1194 六角穴付き皿ボルト
• JIS B 1195 溶接ボルト

■ ナット（一般用のねじ部品）

• JIS B 1163 四角ナット
• JIS B 1167 T溝ナット
• JIS B 1169 アイナット
• JIS B 1170 溝付き六角ナット
• JIS B 1181 六角ナット
• JIS B 1183 六角袋ナット
• JIS B 1185 ちょうナット
• JIS B 1190 フランジ付き六角ナット
• JIS B 1196 溶接ナット
• JIS B 1199-1 プリベリングトルク形ナット−第1部：非金属インサート付き六角ナット
• JIS B 1199-2 プリベリングトルク形ナット−第2部：全金属製六角ナット
• JIS B 1199-3 プリベリングトルク形ナット−第3部：非金属インサート付きフランジ付き六角ナット
• JIS B 1199-4 プリベリングトルク形ナット−第4部：全金属製フランジ付き六角ナット
• JIS B 1200 フランジ付き六角溶接ナット
• JIS B 1216 押込みばね板ナット

■ 座金（一般用のねじ部品）

• JIS B 1251 ばね座金
• JIS B 1256 平座金
• JIS B 1257 座金組込みタッピンねじ用平座金−並形及び大形系列−部品等級Ａ
• JIS B 1258 座金組込みねじ用平座金−小形，並形及び大形系列−部品等級A

■ ピン類（一般用のねじ部品）

• JIS B 1351 割りピン
• JIS B 1352 テーパピン
• JIS B 1353 先割りテーパピン
• JIS B 1354 平行ピン
• JIS B 1355 ダウエルピン
• JIS B 1358 ねじ付きテーパピン
• JIS B 1359 めねじ付き平行ピン
• JIS B 1360 スナップピン
• JIS B 2808 スプリングピン

■ リベット（一般用のねじ部品）

• JIS B 1213 冷間成形リベット
• JIS B 1214 熱間成形リベット
• JIS B 1215 セミチューブラリベット

■ 建築用｛特殊用のねじ部品（ねじ関連部品を含む）｝

• JIS B 1186 摩擦接合用高力六角ボルト・六角ナット・平座金のセット
• JIS B 1198 頭付きスタッド

■ 自動車｛特殊用のねじ部品（ねじ関連部品を含む）｝

• JIS D 2101 自動車部品―ねじプラグ

■ ねじ回し・スパナ｛特殊用のねじ部品（ねじ関連部品を含む）｝

• JIS B 4633 十字ねじ回し
• JIS B 4648 六角棒スパナ

■ 参考規格

• JIS A 5542 建築用ターンバックルボルト
• JIS B 0225 自転車ねじ
• JIS B 4430 メートルねじ用ハンドタップ

※上記のJISは、JISハンドブック『ねじ』に収録されているものをピックアップしています。
